| Вентилятор SystemAir KD 500 M для круглых каналов |
| |
- Высокая производительность - низкий уровень шума
- Возможность регулирования скорости
- Встроенные термоконтакты
- Установка в любом положении
- Не требуют обслуживания и надежны в работе
Вентиляторы SystemAir серии KD снабжены двигателем с внешним ротором и диагональными лопастями. Вентиляторы данной серии отличаются относительно высоким статическим давлением и высокой эффективностью.
Для облегчения монтажа в комплекте с вентиляторами поставляются монтажные скобы. Быстроразъемный хомут FK облегчает монтаж и демонтаж, а также предотвращает передачу вибрации на воздуховод.
Для защиты электродвигателя от перегрева вентиляторы SystemAir серии KD снабжены встроенными термоконтактами с выводами для подсоединения устройства защиты двигателя. Корпус изготовлен из листовой стали и покрашен порошковой краской. |
|
KD 500 M1 |
KD 500 M3 |
|
| Напряжение/Частота |
230 В, 50 Гц |
400 В, 50 Гц |
| Фазность |
1 |
3 |
| Потребляемая мощность, Вт |
1385 |
1267 |
| Ток, A |
6,10 |
2,23 |
|
| Макс. расход воздуха м3/с (м3/час) |
2,37 (8530) |
2,35 (8440) |
| Частота вращения мин-1 |
1290 |
1330 |
| Макс. температура перемещаемого воздуха oC |
40 |
60 |
| Макс. темп. перемещаемого воздуха при регулировании oC |
40 |
35 |
|
| Уровень звукового давления на расстоянии 3 м дБ(A) |
64 |
60 |
| Вес, кг |
42 |
39 |
| Класс изоляции двигателя |
F |
F |
| Класс защиты двигателя |
IP 54 |
IP 54 |
|
| Емкость конденсатора, мкФ |
30 |
- |
| Тип термозащиты |
STET 10B |
STDT 16 |
| Регулятор скорости, пятиступенчатый - Трансформатор |
RTRE 7 |
RTRD 4 |
| Регулятор 5-ст., высокая/низкая скорость - Трансформатор |
REU 7 + STET 10B |
RTRDU 4 |
| Регулятор скорости, бесшаговый - Тиристор |
- |
- |
|
Принадлежности:
|

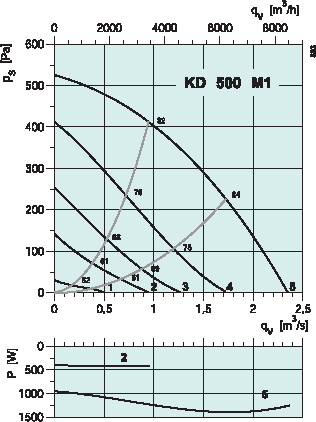

SystemAir KD 500 M1 |
|
|
Октавные полосы частот, Гц |
| Гц |
Общ. |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|
| LwA к входу, дБ(A) |
82 |
71 |
77 |
77 |
75 |
73 |
72 |
65 |
59 |
| LwA к выходу, дБ(A) |
83 |
73 |
76 |
73 |
77 |
78 |
73 |
67 |
60 |
| LwA к окружению, дБ(A) |
71 |
40 |
59 |
63 |
68 |
64 |
60 |
48 |
48 |
|
| Условия испытаний: qv = 1,28 м3/с, Ps = 358 Па |
|

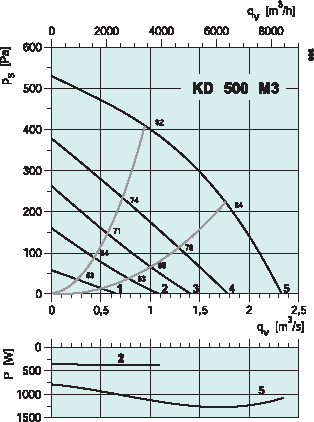

SystemAir KD 500 M3 |
|
|
Октавные полосы частот, Гц |
| Гц |
Общ. |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|
| LwA к входу, дБ(A) |
82 |
71 |
76 |
75 |
75 |
73 |
73 |
65 |
59 |
| LwA к выходу, дБ(A) |
83 |
74 |
75 |
72 |
77 |
78 |
74 |
67 |
62 |
| LwA к окружению, дБ(A) |
67 |
36 |
49 |
57 |
65 |
61 |
57 |
43 |
37 |
|
| Условия испытаний: qv = 1,28 м3/с, Ps = 356 Па | |
|
