Крышный вентилятор DVS/DHS/DVSI 400

А-Сервис - Климат-сервис - Вентиляционное Оборудование SystemAir - Крышные вентиляторы SystemAir - Крышный вентилятор DVS/DHS/DVSI 400

Крышный вентилятор DVS 400 Крышный вентилятор DHS 400 Крышный вентилятор DVSI 400

Возможность регулирования скорости Встроенные термоконтакты Низкий уровень шума Не требуют техобслуживания и надежны в работе Вертикальный или горизонтальный выброс воздуха Вентиляторы серий DVS/DHS/DVSI оборудованы рабочим колесом с загнутыми назад лопатками и электродвигателем с внешним ротором. Регулирование скорости 2-скоростных трехфазных электродвигателей осуществляется переключением обмоток "звезда"/"треугольник" (при необходимости). Электродвигатели смонтированы на высокоэффективных виброизоляторах. Корпус выполнен из алюминия. Каркас изготовлен из оцинкованной стали с защитным порошковым покрытием. Вентиляторы пригодны для эксплуатации в условиях морского побережья. Рабочее колесо вентилятора изготовлено из полиамида PA6 25GV. Вентиляторы серий DVS/DHS/DVSI оснащены встроенными термоконтактами с выводами для подключения к внешнему устройству защиты электродвигателя от перегрева. Для снижения уровня шума вентиляторы серии DVSI изолированы слоем минеральной ваты толщиной 50 мм.

DVS/DHS/DVSI	400DV	400DS
Напряжение/Частота	400 В, 50 Гц	400 В, 50 Гц
Фазность	3	3
Потребляемая мощность, Вт	440	170
Ток, A	0,80	0,42
Макс. расход воздуха м3/с (м3/час)	1,06 (3800)	0,79 (2850)
Частота вращения мин-1	1350	910
Макс. температура перемещаемого воздуха oC	40	60
Макс. темп. перемещаемого воздуха при регулировании oC	40	40
Уровень звукового давления моделей DVS/DHS на расстоянии 4/10 м дБ(A)	51/43 (DHS+2дБ)	43/35 (DHS+2дБ)
Уровень звукового давления модели DVSI на расстоянии 4/10 м дБ(A)	42/34	34/26
Вес, кг	28/28/34	25/25/31
Класс изоляции двигателя	F	F
Класс защиты двигателя	IP 54	IP 54
Тип термозащиты	STDT 16	STDT 16
Регулятор скорости, пятиступенчатый - Трансформатор	RTRD 2	RTRD 2
Регулятор 5-ст., высокая/низкая скорость - Трансформатор	RTRDU 2	RTRDU 2
Переключатель, треуг./звезда, 2-ст, 400 В - Трансформатор	S-DT2SKT	S-DT2SKT

Принадлежности:

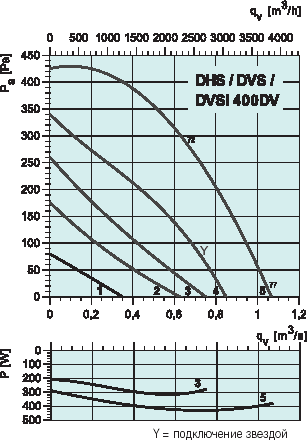

DVS/DHS/DVSI 400DV Октавные полосы частот, Гц Гц Общ. 63 125 250 500 1k 2k 4k 8k LwA к входу, дБ(A) 72 59 61 65 67 66 63 58 51 LwA к окружению, дБ(A) 74 61 63 67 69 68 65 60 53 DVSI LwA к входу, дБ(A) 65 58 58 60 58 52 45 43 37 С SSD 310/311 LwA к входу, дБ(A) 62 56 56 57 53 47 41 42 36 Условия испытаний: qv = 0,67 м3/с, Ps = 300 Па DVS/DHS/DVSI 400DS Октавные полосы частот, Гц Гц Общ. 63 125 250 500 1k 2k 4k 8k LwA к входу, дБ(A) 64 51 53 58 59 59 55 50 42 LwA к окружению, дБ(A) 66 53 55 60 61 61 57 52 44 DVSI LwA к входу, дБ(A) 57 50 50 53 50 45 37 35 28 С SSD 310/311 LwA к входу, дБ(A) 54 48 48 49 45 40 33 34 27 Условия испытаний: qv = 0,49 м3/с, Ps = 120 Па

DVS/DVSI 400 DHS 400
