Крышный вентилятор DVN/DVNI 355
А-Сервис - Климат-сервис - Вентиляционное Оборудование SystemAir - Крышные вентиляторы SystemAir - Крышный вентилятор DVN/DVNI 355
 |
|
| Крышный вентилятор DVN/DVNI 355 |
| |
- Электродвигатель вынесен из потока перемещаемого
воздуха
- Максимальная температура перемещаемого воздуха 120 oС
- Вентиляторы пригодны для эксплуатации в условиях морского побережья
- Низкий уровень шума
Модели DVN оборудованы алюминиевыми рабочими колесами с загнутыми назад лопатками и стандартными электродвигателями, вынесенными из потока перемещаемого воздуха. Вентиляторы оснащены встроенной защитной решеткой с антикоррозионным порошковым покрытием. Электродвигатели смонтированы на высокоэффективных виброизоляторах. Корпус выполнен из алюминия. Каркас изготовлен из оцинкованной стали с защитным порошковым покрытием. Вентиляторы оснащены трехфазными электродвигателями с переключением обмоток "звезда"/"треугольник" и регулированием скорости. Вентиляторы серии DVN оснащены встроенными термоконтактами с выводами для подключения к внешнему устройству защиты электродвигателя от перегрева. Для снижения уровня шума вентиляторы серии DVN изолированы слоем минеральной ваты толщиной 50 мм. |
| DVN/DVNI |
355E4 |
355DV |
|
| Напряжение/Частота |
230 В, 50 Гц |
400 В, 50 Гц |
| Фазность |
1 |
3 |
| Потребляемая мощность, Вт |
P2* 370 |
P2* 370 |
| Ток, A |
1,50 |
0,95 |
|
| Макс. расход воздуха м3/с (м3/час) |
0,85 (3000) |
0,86 (3020) |
| Частота вращения мин-1 |
1411 |
1420 |
| Макс. температура перемещаемого воздуха oC |
120 |
120 |
| Макс. темп. перемещаемого воздуха при регулировании oC |
100 |
100 |
|
| Уровень звукового давления моделей DVS/DHS на расстоянии 4/10 м дБ(A) |
49/41 |
49/41 |
| Уровень звукового давления модели DVSI на расстоянии 4/10 м дБ(A) |
40/32 |
40/32 |
| Вес, кг |
27/33 |
27/33 |
| Класс изоляции двигателя |
F |
F |
| Класс защиты двигателя |
IP 54 |
IP 54 |
|
| Емкость конденсатора, мкФ |
12 |
- |
| Тип термозащиты |
STET 10B |
STDT 16 |
| Регулятор скорости, пятиступенчатый - Трансформатор |
RTRE 3 |
RTRD 2 |
| Регулятор 5-ст., высокая/низкая скорость - Трансформатор |
REU 3 + STET 10B |
RTRDU 2 |
| Переключатель, треуг./звезда, 2-ст, 400 В - Трансформатор |
- |
S-DT2SKT |
|
| P2* Мощность на валу |
Принадлежности:
|
DVN/DVNI 355E4/355DV |
|
|
Октавные полосы частот, Гц |
| Гц |
Общ. |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|
| LwA к входу, дБ(A) |
70 |
41 |
59 |
63 |
65 |
64 |
61 |
56 |
49 |
| LwA к окружению, дБ(A) |
72 |
43 |
61 |
65 |
67 |
66 |
63 |
58 |
51 |
| DVNI |
| LwA к окружению, дБ(A) |
63 |
34 |
52 |
56 |
58 |
57 |
54 |
49 |
42 |
| с SSD 355/400 |
| LwA к входу, дБ(A) |
60 |
31 |
49 |
53 |
55 |
54 |
51 |
46 |
39 |
|
| Условия испытаний: qv = 0,45 м3/с, Ps = 315 Па | |

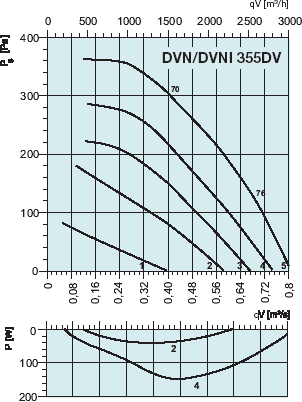

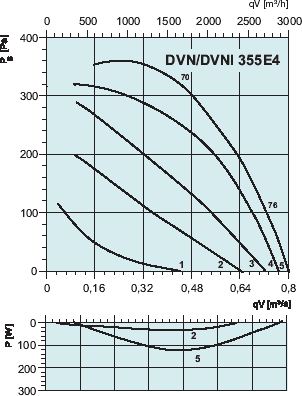

DVN/DVNI 355E4/355DV
|
