Крышный вентилятор DVN/DVNI 500

Электродвигатель вынесен из потока перемещаемого воздуха Максимальная температура перемещаемого воздуха 120 oС Вентиляторы пригодны для эксплуатации в условиях морского побережья Низкий уровень шума Модели DVN/DVNI оборудованы алюминиевым рабочим колесом с загнутыми назад лопатками и стандартными электродвигателями, вынесенными из потока перемещаемого воздуха. Вентиляторы оснащены встроенной защитной решеткой с антикоррозионным порошковым покрытием. Электродвигатели смонтированы на высокоэффективных виброизоляторах. Корпус выполнен из алюминия. Каркас изготовлен из оцинкованной стали с защитным порошковым покрытием. Вентиляторы оснащены трехфазными электродвигателями с переключением обмоток "звезда"/"треугольник" и регулированием скорости. Вентиляторы серии DVN/DVNI оснащены встроенными термоконтктами с выводами для подключения к внешнему устройству защиты электродвигателя от перегрева. Для снижения уровня шума вентиляторы серии DVNI изолированы слоем минеральной ваты толщиной 50 мм.

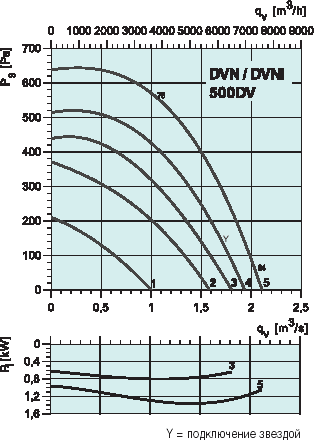

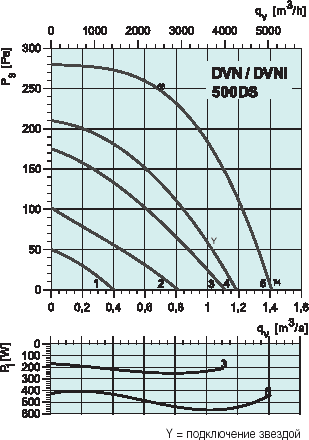

DVN/DVNI	500DV	500DS
Напряжение/Частота	400 В, 50 Гц	400 В, 50 Гц
Фазность	3	3
Потребляемая мощность, Вт	P2* 1500	P2* 550
Ток, A	4,30	2,35
Макс. расход воздуха м3/с (м3/час)	2,17 (7800)	1,39 (5000)
Частота вращения мин-1	1330	850
Макс. температура перемещаемого воздуха oC	120	120
Макс. темп. перемещаемого воздуха при регулировании oC	100	100
Уровень звукового давления моделей DVS/DHS на расстоянии 4/10 м дБ(A)	57/49	47/39
Уровень звукового давления модели DVSI на расстоянии 4/10 м дБ(A)	48/40	38/30
Вес, кг	49/57	48/55
Класс изоляции двигателя	F	F
Класс защиты двигателя	IP 54	IP 54
Тип термозащиты	STDT 16	STDT 16
Регулятор скорости, пятиступенчатый - Трансформатор	RTRD 7	RTRD 4
Регулятор 5-ст., высокая/низкая скорость - Трансформатор	RTRDU 7	RTRDU 4
Переключатель, треуг./звезда, 2-ст, 400 В - Трансформатор	S-DT2SKT	S-DT2SKT
P2* Мощность на валу

Принадлежности:

DVN/DVNI 500DV Октавные полосы частот, Гц Гц Общ. 63 125 250 500 1k 2k 4k 8k LwA к входу, дБ(A) 78 65 67 71 73 72 69 64 57 LwA к окружению, дБ(A) 80 67 69 73 75 74 71 66 59 DVNI LwA к окружению, дБ(A) 71 64 64 66 64 58 51 49 43 с SSD 450/499/500 LwA к входу, дБ(A) 68 62 62 62 60 52 44 42 40 Условия испытаний: qv = 1,09 м3/с, Ps = 250 Па DVN/DVNI 500DS Октавные полосы частот, Гц Гц Общ. 63 125 250 500 1k 2k 4k 8k LwA к входу, дБ(A) 68 55 57 62 63 63 59 54 46 LwA к окружению, дБ(A) 70 57 59 64 65 65 61 56 48 DVNI LwA к окружению, дБ(A) 61 54 54 57 54 49 41 39 32 с SSD 450/499/500 LwA к входу, дБ(A) 58 52 52 53 50 43 34 32 29 Условия испытаний: qv = 0,69 м3/с, Ps = 250 Па

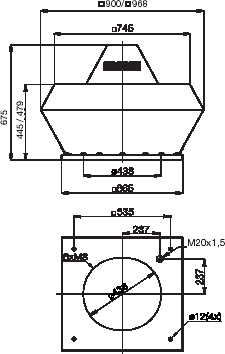

DVN/DVNI 500
