Крышный вентилятор DVN/DVNI 630

Электродвигатель вынесен из потока перемещаемого воздуха Максимальная температура перемещаемого воздуха 120 oС Вентиляторы пригодны для эксплуатации в условиях морского побережья Низкий уровень шума Модели DVN/DVNI оборудованы рабочим колесом с загнутыми назад лопатками и стандартными электродвигателями, вынесенными из потока перемещаемого воздуха. Вентиляторы оснащены встроенной защитной решеткой с антикоррозионным порошковым покрытием. Электродвигатели смонтированы на высокоэффективных виброизоляторах. Корпус выполнен из алюминия. Каркас изготовлен из оцинкованной стали с защитным порошковым покрытием. Все вентиляторы (кроме DVN 630D4) оснащены трехфазными электродвигателями с переключением обмоток "звезда"/"треугольник" и регулированием скорости. В моделях DVN 630D4 и DVN 710-900D6 регулирование скорости осуществляется с помощью преобразователя частоты. Вентиляторы серии DVN/ DVNI оснащены встроенными термоконтактами с выводами для подключения к внешнему устройству защиты электродвигателя от перегрева. Рабочее колесо вентиляторов малых типоразмеров (по 710 включительно) выполнено из алюминия, а больших типоразмеров (начиная с 800) - из стали с защитным порошковым покрытием. Для снижения уровня шума вентиляторы серии DVNI изолированы слоем минеральной ваты толщиной 50 мм.

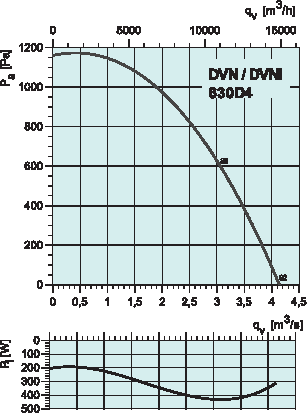

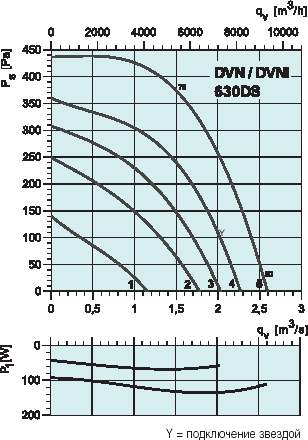

DVN/DVNI	630D4	630DS
Напряжение/Частота	400 В, 50 Гц	400 В, 50 Гц
Фазность	3	3
Потребляемая мощность, Вт	P2* 4000	P2* 1500
Ток, A	9,20	4,80
Макс. расход воздуха м3/с (м3/час)	4,14 (14900)	2,56 (9200)
Частота вращения мин-1	1435	940
Макс. температура перемещаемого воздуха oC	120	120
Макс. темп. перемещаемого воздуха при регулировании oC	-	100
Уровень звукового давления моделей DVS/DHS на расстоянии 4/10 м дБ(A)	67/59	54/46
Уровень звукового давления модели DVSI на расстоянии 4/10 м дБ(A)	58/50	45/37
Вес, кг	65/79	65/79
Класс изоляции двигателя	F	F
Класс защиты двигателя	IP 54	IP 54
Тип термозащиты	STDT 16	STDT 16
Регулятор скорости, пятиступенчатый - Трансформатор	-	RTRD 7
Регулятор 5-ст., высокая/низкая скорость - Трансформатор	-	RTRDU 7
Переключатель, треуг./звезда, 2-ст, 400 В - Трансформатор	-	S-DT2SKT
P2* Мощность на валу

Принадлежности:

DVN/DVNI 630D4 Октавные полосы частот, Гц Гц Общ. 63 125 250 500 1k 2k 4k 8k LwA к входу, дБ(A) 88 75 77 81 83 82 79 74 67 LwA к окружению, дБ(A) 90 77 79 83 85 84 81 76 69 DVNI LwA к окружению, дБ(A) 81 74 74 76 74 70 62 60 53 с SSD 560/630 LwA к входу, дБ(A) 79 73 72 73 72 65 58 55 54 Условия испытаний: qv = 3,06 м3/с, Ps = 600 Па DVN/DVNI 630DS Октавные полосы частот, Гц Гц Общ. 63 125 250 500 1k 2k 4k 8k LwA к входу, дБ(A) 75 62 64 69 70 70 66 61 53 LwA к окружению, дБ(A) 77 64 66 71 72 72 68 63 55 DVNI LwA к окружению, дБ(A) 68 61 61 64 61 58 49 47 39 с SSD 560/630 LwA к входу, дБ(A) 66 60 59 61 59 53 45 42 40 Условия испытаний: qv = 1,55 м3/с, Ps = 370 Па

DVN/DVNI 630
