Крышный вентилятор DVN/DVNI 710-900

Электродвигатель вынесен из потока перемещаемого воздуха Максимальная температура перемещаемого воздуха 120 oС Вентиляторы пригодны для эксплуатации в условиях морского побережья Низкий уровень шума Модели DVN/DVNI оборудованы рабочим колесом с загнутыми назад лопатками и стандартными электродвигателями, вынесенными из потока перемещаемого воздуха. Вентиляторы оснащены встроенной защитной решеткой с антикоррозионным порошковым покрытием. Электродвигатели смонтированы на высокоэффективных виброизоляторах. Корпус выполнен из алюминия. Каркас изготовлен из оцинкованной стали с защитным порошковым покрытием. Все вентиляторы (кроме DVN 630D4) оснащены трехфазными электродвигателями с переключением обмоток "звезда"/"треугольник" и регулированием скорости. В моделях DVN 630D4 и DVN 710-900D6 регулирование скорости осуществляется с помощью преобразователя частоты. Вентиляторы серии DVN/ DVNI оснащены встроенными термоконтактами с выводами для подключения к внешнему устройству защиты электродвигателя от перегрева. Рабочее колесо вентиляторов малых типоразмеров (по 710 включительно) выполнено из алюминия, а больших типоразмеров (начиная с 800) - из стали с защитным порошковым покрытием. Для снижения уровня шума вентиляторы серии DVNI изолированы слоем минеральной ваты толщиной 50 мм.

DVN/DVNI	710D6	800D6	900D6
Напряжение/Частота	400 В, 50 Гц	400 В, 50 Гц	400 В, 50 Гц
Фазность	3	3	3
Потребляемая мощность, Вт	P2* 2200	P2* 4000	P2* 7500
Ток, A	5,7	9,30	16
Макс. расход воздуха м3/с (м3/час)	3,9 (14000)	6,67 (24000)	8,75 (31500)
Частота вращения мин-1	945	940	740
Макс. температура перемещаемого воздуха oC	100	100	100
Уровень звукового давления модели DVN на расстоянии 4/10 м дБ(A)	59/51	64/56	70/62
Уровень звукового давления модели DVNI на расстоянии 4/10 м дБ(A)	50/42	55/47	61/53
Вес, кг	88/102	200/220	242/262
Класс изоляции двигателя	F	F	F
Класс защиты двигателя	IP 54	IP 54	IP 54
Тип термозащиты	STDT 16	-	-

Принадлежности:

DVN/DVNI 710D6 Октавные полосы частот, Гц Гц Общ. 63 125 250 500 1k 2k 4k 8k LwA к входу, дБ(A) 80 67 69 74 75 75 71 66 58 LwA к окружению, дБ(A) 82 69 71 76 77 77 73 68 60 DVNI LwA к окружению, дБ(A) 73 66 66 68 66 63 54 52 45 с SSD 355/400 LwA к входу, дБ(A) 70 64 63 66 61 55 46 43 47 Условия испытаний: qv = 2,93 м3/с, Ps = 400 Па DVN/DVNI 800D6 Октавные полосы частот, Гц Гц Общ. 63 125 250 500 1k 2k 4k 8k LwA к входу, дБ(A) 85 72 74 79 80 80 76 71 63 LwA к окружению, дБ(A) 87 74 76 81 82 82 78 73 65 DVNI LwA к окружению, дБ(A) 78 71 71 73 72 67 61 57 50 с SSD 355/400 LwA к входу, дБ(A) 75 69 68 71 66 60 54 48 52 Условия испытаний: qv = 4,83 м3/с, Ps = 400 Па DVN/DVNI 900D6 Октавные полосы частот, Гц Гц Общ. 63 125 250 500 1k 2k 4k 8k LwA к входу, дБ(A) 91 78 80 85 86 86 82 77 69 LwA к окружению, дБ(A) 93 80 82 87 88 88 84 79 71 DVNI LwA к окружению, дБ(A) 84 77 77 79 78 73 67 63 56 с SSD 355/400 LwA к входу, дБ(A) 81 75 74 77 72 66 57 54 58 Условия испытаний: qv = 6,94 м3/с, Ps = 420 Па

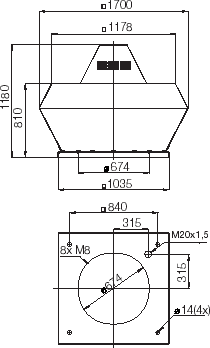

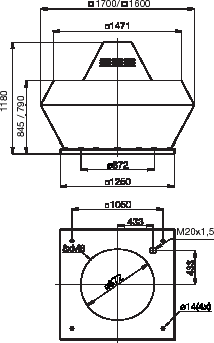

DVN/DVNI 710 DVN/DVNI 800/900
