Приточные диффузоры TSK

Описание
TSK - круглый приточный диффузор Systemair. TSK представляет модель TSТ с перфорированной лицевой панелью. Ширина воздушного зазора регулируется.
Код заказа
TSK-125
Размер
Принадлежности
Потолочная пластина (600x600) TPP
Воздухораспред. камера PER со съемным клапаном и измерительными патрубками
Назначение
TSK v круглый перфорированный приточный диффузор для потолочного монтажа. Диффузор состоит из двух частей и позволяет регулировать дальнобойность воздушной струи.
Описание конструкции

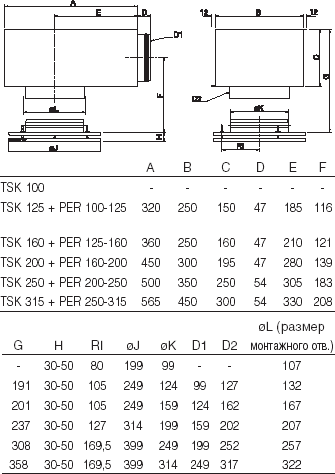

TSK изготовлен из оцинкованной листовой стали с порошковым покрытием белого цвета (RAL 9010x80). Выпускаются диффузоры следующих диаметров: 100, 125,
160, 200, 250 и 315 мм.
Установка
Диффузор устанавливается непосредственно на спиральный воздуховод и крепится заклепками. Если диффузор устанавливается на воздухораспределительную камеру PER, длина прямого участка воздуховода до камеры должна составлять 4 диаметра воздуховода.

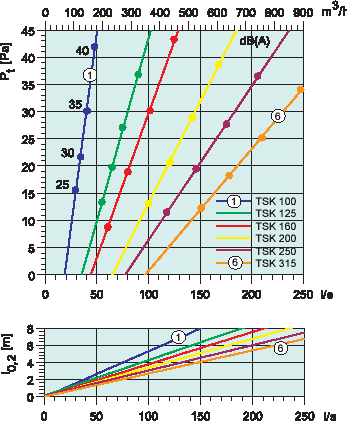

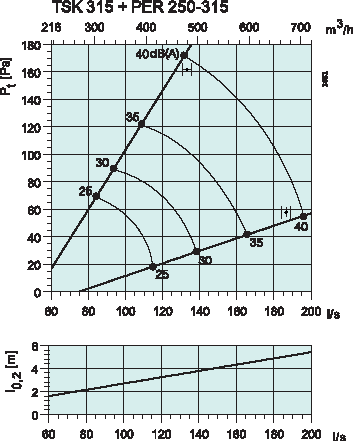

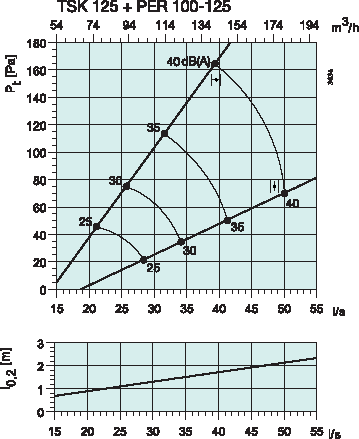

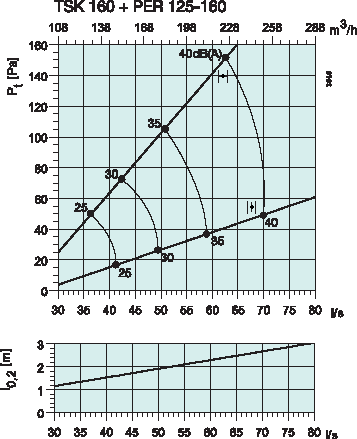

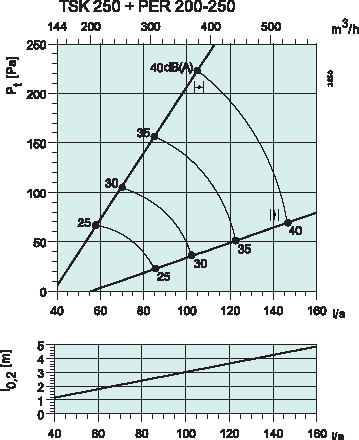

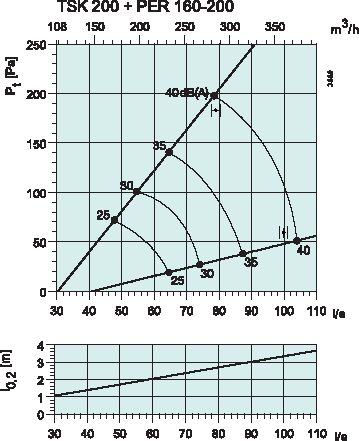

На графиках
На графиках показан расход воздуха (м³/ч и л/с), общее давление (Па), дальнобойность струи (l_0,2) и уровень звукового давления (дБ(А)). Данные получены для воздушных зазоров 30 мм. Данные для модели TSК получены при
воздушном зазоре 20 мм. Данные TSК + PER измерены для воздушных зазоров 30 мм.

Снижение уровня шума (дБ)

Октавные полосы частот, Гц

63 125 250 500 1k 2k 4k 8k

TSK 100 23 15 10 11 4 3 2 1

TSK 125 22 14 9 5 3 2 1 0

TSK 160 22 12 7 4 3 1 1 0

TSK 200 21 11 6 3 2 1 0 0

TSK 250 18 9 5 2 1 1 0 0

TSK 315 18 8 4 1 1 0 0 0

TSK 125+PER 21 11 11 17 20 14 11 14

TSK 160+PER 23 10 13 14 14 13 11 9

TSK 200+PER 20 9 7 13 16 12 11 9

TSK 250+PER 19 4 6 14 13 10 12 10

TSK 315+PER 16 3 8 12 13 9 10 11

Уровень звуковой мощности, L_w

L_w(дБ) = L_pA + K_ok (L_pA из графика K_ok из таблицы)
Корректирующий коэффициент K_ok

Октавные полосы частот, Гц

63 125 250 500 1k 2k 4k 8k

TSK 100 7 10 3 -2 -1 -3 -10 -22

TSK 125 8 13 3 -1 -1 -4 -13 -22

TSK 160 10 11 3 0 -1 -5 -12 -20

TSK 200 12 11 3 -1 -1 -4 -11 -19

TSK 250 9 11 3 2 -2 -7 -15 -23

TSK 315 13 15 4 3 -1 -8 -16 -23

TSK 125 + PER 15 8 8 -2 -3 -10 -15 -16

TSK 160 + PER 15 7 8 0 -3 -10 -16 -18

TSK 200 + PER 16 7 5 -1 -3 -8 -12 -16

TSK 250 + PER 19 9 2 0 -3 -8 -14 -15

TSK 315 + PER 16 8 2 0 -2 -7 -15 -16

Допуск +/-6 +/-3 +/-2 +/-2 +/-2 +/-3 +/-3 +/-4

Для модели TSК 100 воздушный зазор составляет 20 мм. Для всех остальных типоразмеров воздушный зазор составляет 30 мм.
