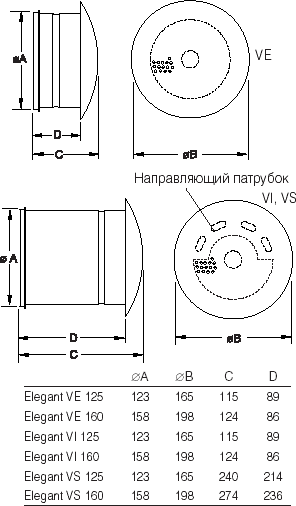

Описание Приточный диффузор Systemair Elegant для настенного крепления с перфорированной передней пластиной и направляющими сопловыми отверстиями (VI и VS). Модификация VS имеет также съемный клапан с измерительными патрубками. Код заказа Elegant-VE-125 VE = основная модель VI = направляющие сопловые отверстия, контрольные точки VS = направляющие сопловые отверстия, контрольные точки, регулирующий клапан Размер Принадлежности Воздухораспред. камера PER со съемным клапаном и измерительными патрубками Назначение Elegant был специально разработан для обеспечения подачи воздуха без сквозняков от задних стен офисов, гостиничных номеров и пр. Модели VI и VS с направляющими сопловыми отверстиями рекомендованы для охлажденного воздуха. Направляющие сопловые отверстия непозволяют воздушной струе попадать в рабочие зоны до тех пор, пока температура воздуха в струе не будет приемлемой. Максимально допустимая разница температур составляет 10 oС. Elegant так же подходит для систем VAV, как конечное распределительное устройство, обеспечивающее равномерное распределение воздуха. Описание конструкции Elegant изготовлен из стали и включает в себя выпуклую переднюю пластину с перфорацией и направляющие сопловые отверстия. Передняя панель покрашена белой порошковой краской (RAL 9010-80). Модификации Elegant поставляется в двух размерах: диаметром 125 и 160 и в трехразличных исполнениях: VE основная модель с перфорированной передней пластиной VI модель с перфорированной передней пластиной, направляющими сопловыми отверстиями, измерительными патрубками VS модель с перфорированной передней пластиной, направляющими сопловыми отверстиями, измерительными патрубками, регулирующим клапаном. Установка Диффузор устанавливается непосредственно на спиральный воздуховод. Демонтаж диффузора: повернуть и вытянуть вперед устройство. Направляющие сопла на Elegant VI должны быть направлены вверх и перфорация должна располагаться параллельно потолку. На графиках На графиках показан расход воздуха (м3/ч и л/с), общее давление (Па), дальнобойность струи (l0,2) и уровень звукового давления (дБ(А)) при открытом и закрытом клапане. Дальнобойность струи замерялась при установке диффузора на стене на минимально допустимом расстоянии от потолка до края диффузора 200 мм.

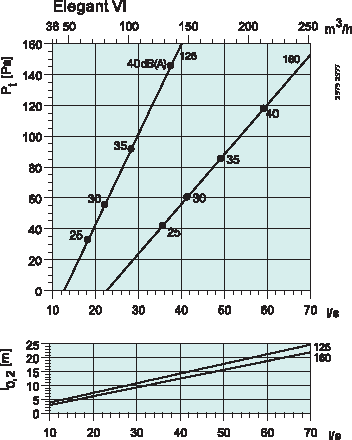

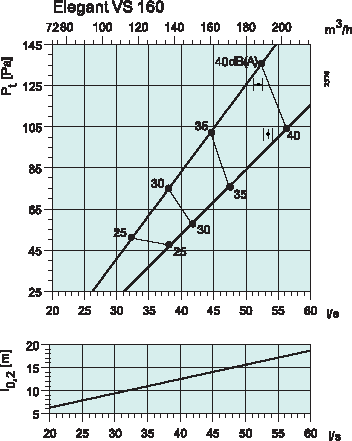

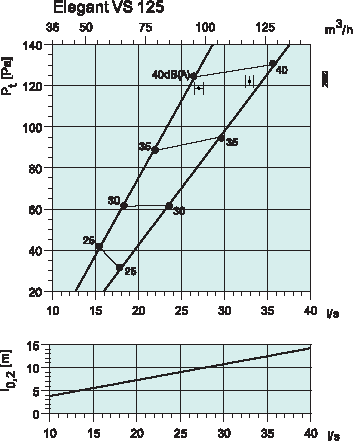

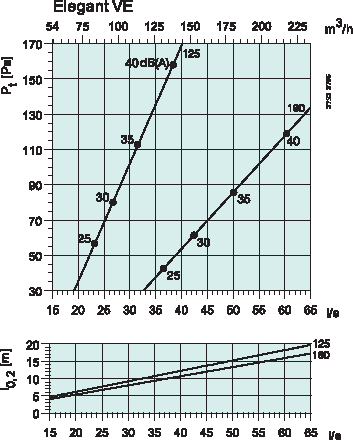

Снижение уровня шума (дБ) Октавные полосы частот, Гц   125 250 500 1k 2k 4k 8k VE 125 17 12 7 1 0 0 2 VE 160 16 14 6 1 0 0 3 VI 125, VS 125 19 13 5 1 0 0 2 VI 160, VS 160 15 11 6 0 1 0 1
Уровень звуковой мощности, Lw модель рассеянного потока Lw(дБ) = LpA + Kok (LpA из графика Kok из таблицы) Корректирующий коэффициент Kok Октавные полосы частот, Гц   63 125 250 500 1k 2k 4k 8k VE 125 13 -1 -2 0 -1 -6 -9 -14 VE 160 14 3 1 3 -1 -8 -14 -15 VI 125 11 -6 -5 -1 0 -4 -7 -15 VI 160 8 -1 -1 1 0 -5 -12 -20 VS 125 4 -2 -3 1 0 -4 -11 -20 VS 160 15 3 1 2 -2 -7 -13 -20
