Приточно-вытяжной агрегат VR 400 EV, EV/HB, EV/EC с рекуперацией тепла   Электрические подключения 4-х жильный (12В) управляющий кабель для подключения дополнительной выносной контрольной панели, если устанавливается. Подсоединение осуществляется через внешний штепсельный разъем или через контакторы в распределительной коробке. Рекомендуется использовать сдвоенный штепсельный разъем для подключения нескольких панелей. 2-х жильный кабель для подключения таймера, если устанавливается

Высокоэффективный роторный теплообменник, без циклов оттаивания, наибольший среднегодовой КПД Автоматическое переключение в летний режим, когда не требуется утилизация тепла удаляемого воздуха Удобство монтажа, не требуется отвод конденсата Удобство управления посредством встроенной контрольной панели с сенсорными кнопками Встроенный индикатор загрязненности фильтров VR 400 EV предназначен для вентиляции домов, квартир и небольших помещений и разработан для настенного монтажа в подсобных помещениях, типа моечных, прачечных и др. Корпус агрегата имеет 2-х стороннее покрытие из гальванизированной стали и изоляцию. Агрегат укомплектован панелью управления; двумя центробежными вентиляторами, приточным и вытяжным; роторным теплообменником и фильтрами. Роторный теплообменник обеспечивает экономное потребление электроэнергии и достаточную температуру приточного воздуха без дополнительного воздухонагревателя. В моделях VR EV/НВ на стороне приточного воздуха установлен дополнительный воздухонагреватель. Агрегат автоматически переключается с обычного режима работы c утилизацией тепла на летний режим без утилизации тепла. При этом автоматически осуществляется утилизация теплоты охлаждаемого воздуха. Пульты управления СЕ отличаются высокой функциональностью и простотой в эксплуатации. Расход воздуха и температура приточного воздуха задаются нажатием удобных кнопок. С помощью индикаторов на пульте отображаются выбранные настройки, состояние электронагревателей и фильтров. В меню аварийных сигналов отображаются коды неисправностей агрегата.

VR 400	EV	EV/HB*	EV/EC
Напряжение/Частота	230-240 В, 50 Гц	230-240 В, 50 Гц	230-240 В, 50 Гц
Фазность	1	1	1
Мощность, двигатели, Вт	2 x 138	2 x 138	2 x 115
Мощность нагревателя, Вт	-	1670	-
Предохранитель, A	10	10	10
Вес, кг	59	59	59
Фильтр, приток (мешочный)	EU7	EU7	EU7
Фильтр, вытяжка (мешочный)	EU3	EU3	EU3
*НВ - дополнительный воздухонагреватель

VR 400 EV/ЕС

• Постоянные и сбалансированные расходы воздуха
• Высокоэффективные электродвигатели ЕС (100 Вт/230 В)

16-ступенчатое регулирование мощности электродвигателя с расходом воздуха от 120 до 230 м³/ч. Применение электродвигателей ЕС и новейшей системы управления обеспечивает постоянный расход воздуха, а также надежность и экономичность системы вентиляции. Для эксплуатации при низкой температуре наружного воздуха устанавливается электрический воздухоонагреватель (дополнительная принадлежность).

Принадлежности:

VR 400 EV, EV/HB Приток Октавные полосы частот, Гц LwA к выходу, дБ(A) Общ. 63 125 250 500 1k 2k 4k 8k 4 макс., 230 В 70 56 56 63 64 63 63 54 48 3 норм. высок., 160 В 68 55 54 62 62 62 59 51 46 2 норм. низк., 130 В 66 54 52 60 60 59 55 48 41 Вытяжка Октавные полосы частот, Гц LwA к входу, дБ(A) Общ. 63 125 250 500 1k 2k 4k 8k 4 макс., 230 В 62 48 49 56 60 48 43 35 29 3 норм. высок., 160 В 60 46 46 54 58 47 41 32 25 2 норм. низк., 130 В 58 45 44 51 56 44 38 29 28 К окружению Октавные полосы частот, Гц LwA, дБ(A) Общ. 63 125 250 500 1k 2k 4k 8k 4 макс., 230 В 48 16 21 34 41 44 44 33 29 3 норм. высок., 160 В 46 11 18 32 40 42 40 29 24 2 норм. низк., 130 В 42 13 15 28 35 39 34 25 25

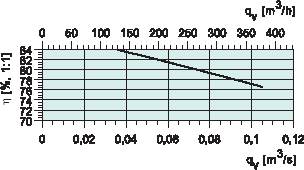

Эффективность рекуперации При полном расходе воздуха и относительной влажности воздуха 50% Данные по звуку В таблицах указана звуковая мощность LwA, которую нельзя путать со звуковым давлением LpA.

TF Фильтр наружного воздуха VR Роторный теплообменник FV Вытяжной вентилятор AF Фильтр удаляемого воздуха ЕАТ Датчик температуры удаляемого воздуха TV Приточный вентилятор ЕVВ Дополнительный нагреватель АTF Термостат приточного воздуха OF Датчик защиты от перегрева ВТ Аварийный термостат GV Датчик системы защиты ротора
