Приточно-вытяжной агрегат MAXI 1100 с рекуперацией тепла
А-Сервис - Климат-сервис - Вентиляционное Оборудование SystemAir - Приточно-вытяжные агрегаты с рекуперацией тепла SystemAir - Приточно-вытяжной агрегат MAXI 1100 с рекуперацией тепла
 |
| Приточно-вытяжной агрегат MAXI 1100 с рекуперацией тепла |
 |
Пульты управления CLM и CLUM предназначены для скрытого или настенного монтажа. Пульты изготовлены из белого пластика. Для монтажа на стене применяются декоративные рамки RCL и RCLU. Пульты управления CLM подсоединяются к агрегатам MAXI 1100. Пульт оснащен 2-ступенчатым регулятором скорости и светодиодами для индикации режима работы агрегата, состояния дополнительного воздухонагревателя и фильтра. Пульты управления CLUM дополнительно оборудованы недельным таймером для выбора дневного (заданный расход воздуха) или ночного (минимальный расход воздуха) режима работы. | |
- Поставляется укомплектованным системой автоматики
- Простота обслуживания
- Встроенный байпасный канал
- Встроенный индикатор состояния фильтра и дополнительный воздухонагреватель
Агрегаты MAXI 1100 служат для вентиляции небольших административно-торговых и других помещений и предназначены для горизонтального монтажа за подвесным потолком или в чердачном помещении. Возможен монтаж в перевернутом положении. Корпус MAXI 1100 изготовлен из оцинкованной листовой стали и покрыт слоем изоляции толщиной 50 мм (сервисные дверцы - слоем толщиной 30 мм). Две сервисные дверцы с удобными замками, съемные электродвигатели и теплообменник облегчают техническое обслуживание агрегата. Эффективность утилизации тепла составляет 55-65 %. Агрегаты MAXI EL оснащены дополнительным электрическим воздухонагревателем. Агрегаты MAXI HW оснащены дополнительным водяным воздухонагревателем. Все агрегаты оборудованы байпасным каналом, в состав которого входит клапан с электроприводом.
Пульт управления CLUM оборудован встроенным недельным таймером для выбора дневного или ночного режима работы. Пульт управления не входит в комплект поставки, заказывается отдельно. |
| |
|
| |
MAXI 1100 EL |
MAXI 1100 HW |
|
| Напряжение/Частота |
400В, 50 Гц |
230-240 В, 50 Гц |
| Фазность |
3 |
1 |
| Мощность, двигатели, Вт |
2 x 492 |
2 x 492 |
| Мощность нагревателя, Вт |
5 |
7,5 * |
|
| Предохранитель, A |
16 |
10 |
| Вес, кг |
120 |
120 |
| Фильтр наружный и вытяжной воздух |
EU7 |
EU7 |
|
| * Для воды с температурой на входе/выходе 55/45 oC |
Принадлежности:
|
MAXI 1100 |
| Приток |
|
|
Октавные полосы частот, Гц |
| LwA к выходу, дБ(A) |
Общ. |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|
| Макс. 230 В |
75 |
63 |
64 |
68 |
68 |
69 |
65 |
63 |
56 |
| Макс. 230 В |
73 |
58 |
59 |
65 |
66 |
68 |
64 |
61 |
53 |
|
| Вытяжка |
|
|
Октавные полосы частот, Гц |
| LwA к входу, дБ(A) |
Общ. |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|
| Макс. 230 В |
56 |
44 |
53 |
47 |
50 |
42 |
40 |
39 |
34 |
| Макс. 230 В |
55 |
39 |
53 |
46 |
49 |
41 |
35 |
28 |
21 |
|
| К окружению |
|
|
Октавные полосы частот, Гц |
| LwAк выходу, дБ(A) |
Общ. |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|
| Макс. 230 В |
54 |
45 |
51 |
50 |
39 |
42 |
35 |
27 |
21 |
| Макс. 230 В |
53 |
40 |
51 |
49 |
38 |
41 |
30 |
16 |
8 |
| |

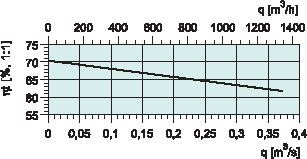

Эффективность рекуперации
При полном расходе воздуха и относительной влажности воздуха 50%
Данные по звуку
В таблицах указана звуковая мощность LwA, которую нельзя путать со звуковым давлением LpA. |
 |

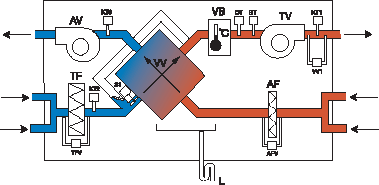

AV Вытяжной вентилятор
KT3 Термостат оттаивания
VV Теплообменник
VB Электрический воздухонагреватель/Водяной воздухонагреватель
OT Термостат защиты от перегрева/Термостат защиты от замораживания
BT Аварийный термостат
TV Приточный вентилятор
KT1 Термостат приточного воздуха
VV1 Датчик состояния вентилятора
AF Фильтр удаляемого воздуха
AFV Датчик состояния фильтра удаляемого воздуха
L Поддон для сбора конденсата
S1 Байпасный клапан
KT2 Термостат байпасирования воздуха
TF Фильтр наружного воздуха
TFV Датчик состояния фильтра наружного воздуха |
