| Приточно-вытяжной агрегат ROTOVEX 3800 с рекуперацией тепла |
 |
| |
- Постоянный расход воздуха или постоянное давление
- Компактный агрегат со встроенной системой управления
- Агрегат состоит из модулей, проходящих в стандартный дверной проем
- Роторный теплообменник
- Бескорпусные радиальные вентиляторы с высокоэффективными электронно-коммутируемыми электродвигателями (ЕС)
Агрегаты Rotovex оснащены высокоэффективными роторными теплообменниками и электродвигателями ЕС. Функция поддержания постоянного расхода воздуха, фильтр класса EU7 и дополнительный воздухонагреватель обеспечивают подачу чистого воздуха с комфортной температурой. Приточный вентилятор размещен таким образом, что переток выбросного воздуха в приточный исключается.
Благодаря модульной конструкции агрегаты Rotovex легко проходят в стандартные дверные проемы школ, офисов, магазинов и реконструированных зданий. Две сервисные дверцы (с правой или с левой стороны) обеспечивают свободный доступ ко всем компонентам агрегата.
Агрегаты Rotovex оснащены встроенной системой управления. Все подключения выполнены на заводе?изготовителе. Агрегаты полностью готовы к эксплуатации. Rotovex протестированы в соответствии со стандартом Eurovent EN 1886. |
| |
|
| |
ROTOVEX 3800 EL |
ROTOVEX 3800 HW |
|
| Напряжение/Частота |
400 В, 50 Гц |
400 В, 50 Гц |
| Фазность |
3 |
3 |
| Мощность, двигатели, Вт |
2 x 1,15 |
2 x 1,15 |
| Мощность нагревателя, Вт |
4,5/15 |
- * |
|
| Предохранитель, A |
16/35 |
10 |
| Вес, кг |
340 |
340 |
| Фильтр, наружный воздух |
EU7 |
EU7 |
| Фильтр, вытяжной воздух |
EU5 |
EU5 |
|
| * См. "Спецификация Rotovex" на сайте www.systemair.com.ru |
 |
|
| SFP = удельная мощность вентилятора, кВт/м3/с. Значение SFP указано для всего агрегата. |
|
ROTOVEX 3800 |
| Приточный воздух |
|
|
Октавные полосы частот, Гц |
| LwA |
Общ. |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|
| A |
82 |
64 |
66 |
72 |
76 |
77 |
75 |
71 |
66 |
| B |
80 |
52 |
56 |
66 |
74 |
76 |
73 |
69 |
57 |
| C |
72 |
43 |
55 |
63 |
61 |
63 |
68 |
66 |
48 |
|
| Вытяжной воздух |
|
|
Октавные полосы частот, Гц |
| LwA |
Общ. |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|
| A |
81 |
56 |
63 |
69 |
78 |
76 |
72 |
68 |
63 |
| B |
78 |
53 |
60 |
70 |
76 |
70 |
66 |
61 |
55 |
| C |
70 |
42 |
60 |
67 |
61 |
57 |
54 |
60 |
51 |
|
| Наружный воздух |
|
|
Октавные полосы частот, Гц |
| LwA |
Общ. |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|
| A |
88 |
64 |
64 |
80 |
84 |
79 |
78 |
75 |
70 |
| Выбросной воздух |
|
|
Октавные полосы частот, Гц |
| LwA |
Общ. |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|
| A |
88 |
60 |
61 |
70 |
81 |
84 |
82 |
77 |
71 |
| К окружению |
|
|
Октавные полосы частот, Гц |
| LwA |
Общ. |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
|
| A |
70 |
41 |
51 |
59 |
62 |
64 |
64 |
62 |
58 |
| B |
65 |
49 |
50 |
61 |
55 |
55 |
57 |
56 |
56 |
| C |
59 |
39 |
49 |
55 |
42 |
46 |
54 |
53 |
45 | |

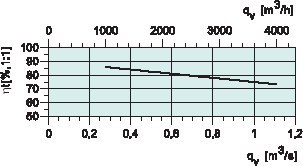

Эффективность рекуперации
При соотношении приточного/вытяжного воздуха 1:1 и относительной влажности воздуха 50%.
Данные по звуку
В таблицах указана звуковая мощность LwA, которую нельзя путать со звуковым давлением LpA.
|
 |
FF Вытяжной вентилятор
TF Приточный вентилятор
GT1 Датчик температуры приточного воздуха
GT2 Датчик температуры наружного воздуха
GTM Датчик макс. температуры нагревателя
GTO Датчик защиты от перегрева
GTF Датчик защиты от замораживания
GP1 Датчик перепада давления на фильтре удаляемого воздуха
GP2 Датчик перепада давления на фильтре наружного воздуха
GV Датчик системы защиты ротора
RC Пульт управления Corrigo E
RCR Пульт управления роторным теплообменником
RCF Датчик давления удаляемого воздуха
RCT Датчик давления выбросного воздуха
DR Двигатель роторного теплообменника
VVX Роторный теплообменник
ST1 Клапан наружного воздуха
ST2 Клапан выбросного воздуха
SV Водяной клапан с приводом |
