Приточно-вытяжные вентиляционные решетки GSV

А-Сервис - Климат-сервис - Вентиляционное Оборудование SystemAir - Приточно-вытяжные вентиляционные решетки SystemAir - Приточно-вытяжные вентиляционные решетки GSV

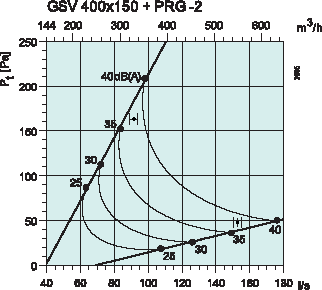

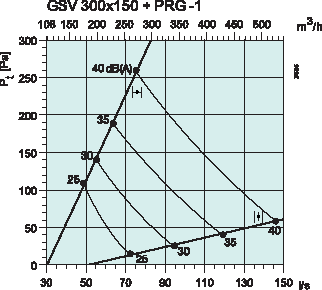

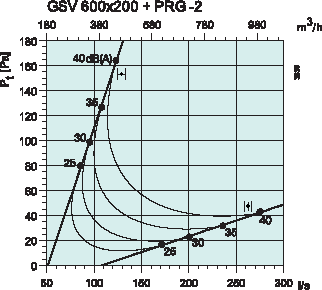

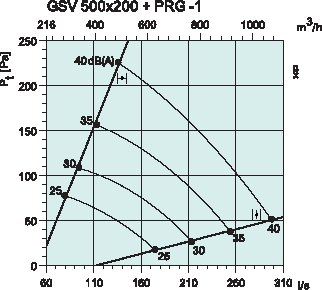

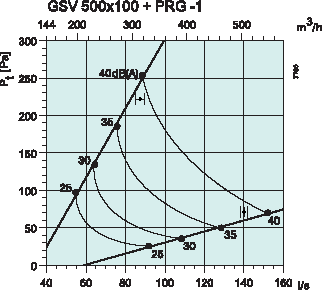

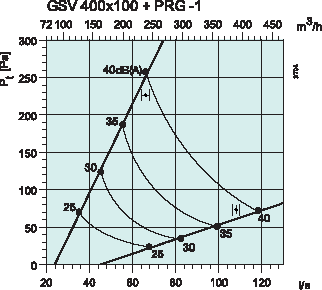

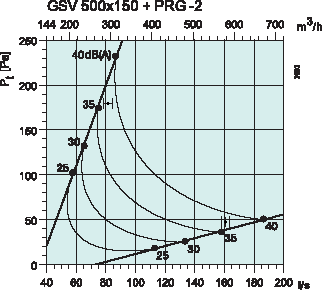

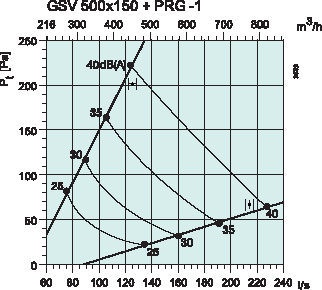

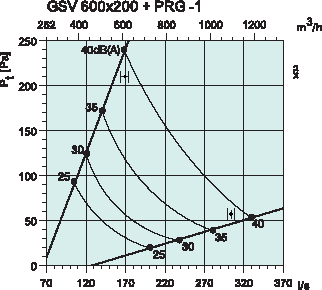

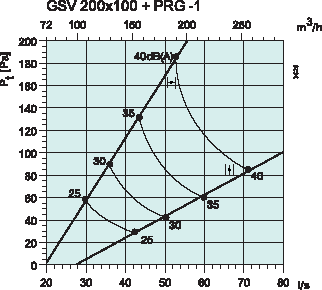

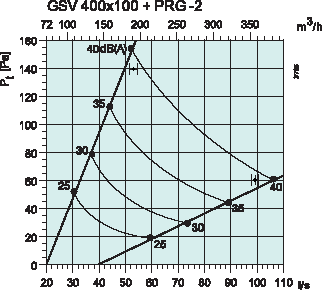

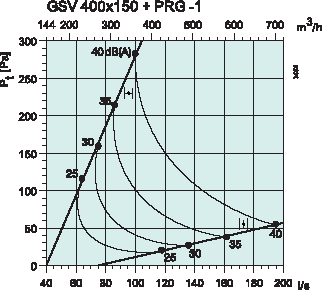

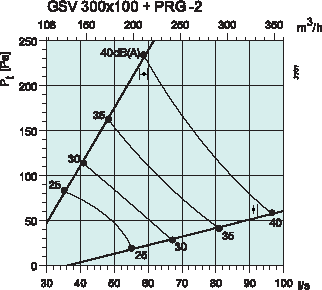

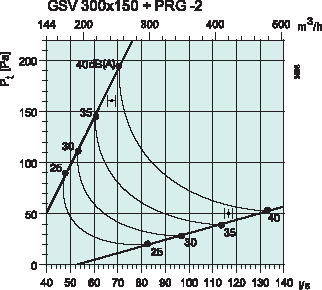

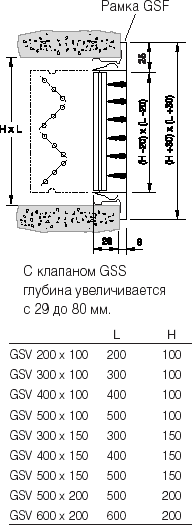

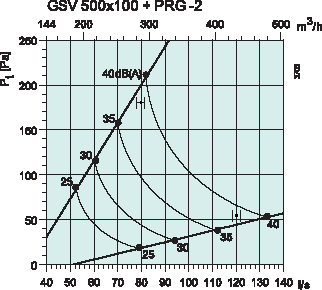

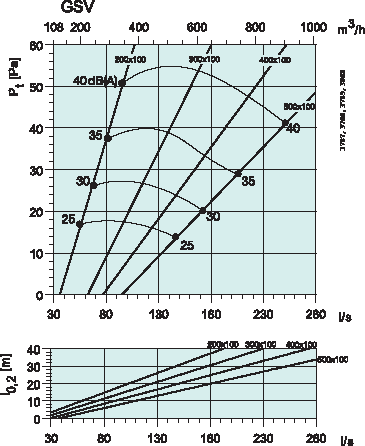

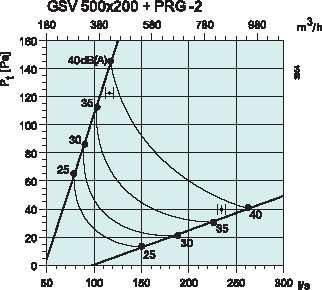

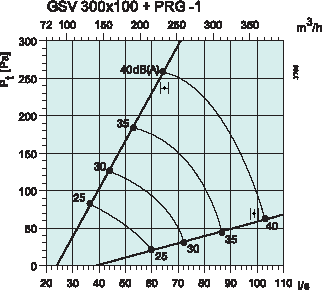

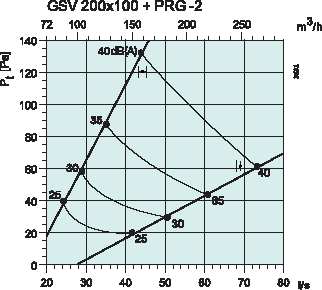

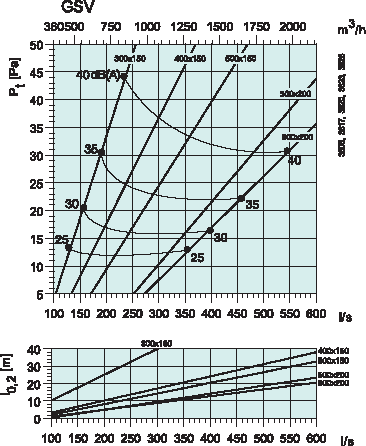

Описание Решетка Systemair GSV с регулируемыми жалюзи. Код заказа GSV 500 x 200 Длина х Высота Принадлежности Воздухораспределительная камера PRG с рамкой, воздушным клапаном и измерительными патрубками Рамка GSF Клапан GSS Назначение С помощью решетки GSV можно регулировать распределение воздушного потока. Распределение регулируется горизонтальными жалюзи. Дальнобойность струи и ширина воздушного потока регулируются вертикальными жалюзи. Для равномерного распределения воздушного потока и надежной работы решетки, а также для контроля и регулирования расхода воздуха решетки GSV рекомендуется устанавливать вместе с воздухораспределительной камерой PRG. Решетки GSV можно монтировать на воздуховод или на стену. Конструкция Решетка выполнена из стали с порошковым покрытием белого цвета (RAL 9010). Модели Выпускаются решетки 9 типоразмеров: от 200 х 100 мм до 600 х 200 мм. Установка Решетка монтируется на воздуховод или, вместе с рамкой GSF, на стену. Может также устанавливаться на воздухораспределительную камеру PRG. На графиках Объем воздуха (л/сек и м3/час), общее давление (Па), длина струи (l0,2) и уровень звукового давления (дБ(А)). Данные получены при угле поворота жалюзи 0o. Для других углов поворота вертикальных жалюзи применяются поправочные коэффициенты. Угол поворота жалюзи Дальнобойность струи Уровень звукового давления 22 x 0,85 + 3 дБА 42 x 0,75 + 5 дБА 55 x 0,55 + 8 дБА

Снижение уровня шума (дБ) Октавные полосы частот, Гц 63 125 250 500 1k 2k 4k 8k GSV 200 x 100 17 12 8 4 1 2 1 2 GSV 300 x 100 16 11 7 3 1 2 1 2 GSV 400 x 100 13 10 5 3 0 1 1 1 GSV 500 x 100 13 8 5 3 0 1 1 1 GSV 300 x 150 13 9 5 3 1 1 1 2 GSV 400 x 150 13 8 4 2 1 1 1 1 GSV 500 x 150 11 8 4 1 1 1 1 2 GSV 500 x 200 11 7 3 1 0 0 0 1 GSV 600 x 200 10 7 3 1 0 0 1 2
Уровень звуковой мощности, Lw Lw(дБ) = LpA + Kok (LpA из графика Kok из таблицы) Корректирующий коэффициент Kok Октавные полосы частот, Гц 63 125 250 500 1k 2k 4k 8k GSV 200 x 100 7 -2 1 4 -2 -8 -17 -13 GSV 300 x 100 8 -1 -2 4 -2 -9 -14 -21 GSV 400 x 100 15 -2 0 4 -4 -11 -18 -19 GSV 500 x 100 13 -3 0 4 -2 -10 -18 -21 GSV 300 x 150 6 -3 3 4 -3 -11 -20 -21 GSV 400 x 150 3 -3 4 5 -4 -12 -21 -22 GSV 500 x 150 6 -1 5 4 -3 -11 -17 -18 GSV 500 x 200 9 -2 4 3 -2 -11 -12 -19 GSV 600 x 200 7 2 8 3 -4 -12 -21 -19 Допуск +/-6 +/-5 +/-2 +/-2 +/-2 +/-2 +/-2 +/-3
Снижение уровня шума (дБ) Октавные полосы частот, Гц GAG + PRG-1 63 125 250 500 1k 2k 4k 8k GSV 200 x 100 24 17 11 9 5 9 12 10 GSV 300 x 100 20 14 11 9 6 10 10 10 GSV 400 x 100 17 14 11 9 7 11 10 10 GSV 500 x 100 17 13 10 9 7 12 10 11 GSV 300 x 150 14 12 10 15 8 11 10 8 GSV 400 x 150 18 12 9 7 8 11 9 10 GSV 500 x 150 17 11 12 13 8 7 7 8 GSV 500 x 200 17 11 9 6 9 9 7 11 GSV 600 x 200 14 11 9 7 8 9 7 10
Снижение уровня шума (дБ) Октавные полосы частот, Гц GAG + PRG-2 63 125 250 500 1k 2k 4k 8k GSV 200 x 100 22 17 11 16 8 9 10 9 GSV 300 x 100 21 14 12 15 7 10 9 9 GSV 400 x 100 20 14 11 15 7 10 8 8 GSV 500 x 100 17 11 12 14 9 10 9 8 GSV 300 x 150 18 12 13 15 8 10 9 8 GSV 400 x 150 18 12 12 14 9 8 8 8 GSV 500 x 150 17 11 11 13 8 8 7 8 GSV 500 x 200 16 11 11 12 8 8 7 9 GSV 600 x 200 17 11 11 11 8 8 7 9
Уровень звуковой мощности, Lw Lw(дБ) = LpA + Kok (LpA из графика Kok из таблицы) Корректирующий коэффициент Kok Октавные полосы частот, Гц GAG + PRG-1 -2 63 125 250 500 1k 2k 4k 8k GSV 200 x 100 14 3 8 0 -2 -8 -14 -16 GSV 300 x 100 17 5 5 0 -3 -8 -9 -12 GSV 400 x 100 17 8 5 0 -4 -10 -10 -8 GSV 500 x 100 13 9 4 0 -4 -8 -9 -11 GSV 300 x 150 17 5 4 -3 -5 -9 -9 -11 GSV 400 x 150 12 4 2 1 -3 -7 -10 -10 GSV 500 x 150 13 8 3 0 -4 -7 -9 -11 GSV 500 x 200 17 6 2 0 -4 -6 -10 -14 GSV 600 x 200 14 8 3 0 -4 -8 -10 -11 Допуск +/-6 +/-5 +/-2 +/-2 +/-2 +/-2 +/-2 +/-3
