Регулятор MR

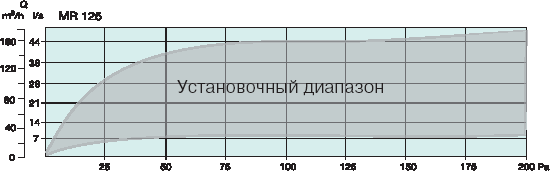

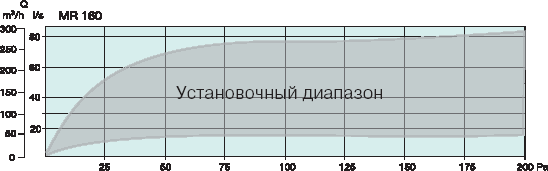

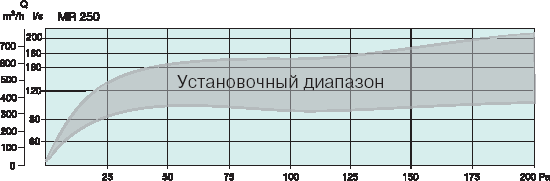

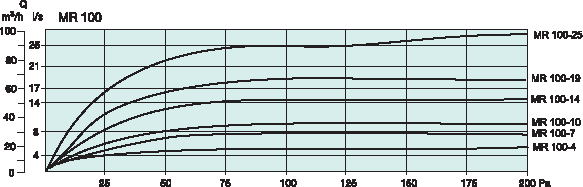

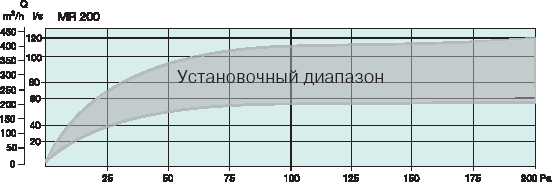

Описание Регулятор MR Systemair для поддержания постоянного воздушного потока. Данный регулятор может быть установлен как горизонтально, так и вертикально. Код заказа MR-100-14 Размер Объем воздуха (л/с). Применим только к MR 100 Аксессуары Сервисная дверца RLL Назначение МR - регулятор для создания постоянного воздушного рас- хода, который устанавливается в круглых воздуховодах для объемов воздуха до 200 л/с. Рабочая температура от -30 до +60 oС. Конструкция Корпус MR изготавливается из стали, а внутренняя часть изготовлена из силикона с поликарбонатной вставкой в центре, рассчитанного так, чтобы поддерживать постоянный объем воздуха. Проведена проверка на воспламеняемость с UL746C, внесенного как 22F1. Модификации Поставляется в размерах: 100, 125, 160, 200 и 250. Установка MR может устанавливаться вертикально или горизонтально. Нет необходимости соблюдения определенного расстояния до или после устройства MR. На графиках Объем воздуха (л/сек и м3/час), общее давление (Па) и уровень звукового давления (для филь т ра А), достигающего воздуховода дБ(А).

MR 100 Октавные полосы частот, Гц м3/ч Па 125 250 500 1k 2k 4k Lw дБ(A) 50 50 25 17 23 18 11 12 24 50 100 28 27 31 21 11 12 29 50 150 30 33 36 28 19 17 37 50 200 33 35 42 31 24 18 40 75 50 24 25 25 22 16 12 27 75 100 28 33 33 31 26 20 36 75 150 31 38 39 34 27 26 40 75 200 34 42 44 37 31 30 44 90 50 25 27 26 23 16 12 28 90 100 32 36 35 31 27 24 37 90 150 36 43 40 34 31 30 42 90 200 37 36 44 39 32 32 44
MR 125 Октавные полосы частот, Гц м3/ч Па 125 250 500 1k 2k 4k Lw дБ(A) 100 50 24 24 26 19 16 11 26 100 100 32 30 35 27 29 17 35 100 150 33 33 39 30 31 24 39 100 200 36 38 43 33 33 27 42 130 50 27 25 28 21 20 11 28 130 100 30 32 37 28 30 21 37 130 150 36 39 43 34 34 28 43 130 200 36 41 46 37 38 33 46
MR 160 Октавные полосы частот, Гц м3/ч Па 125 250 500 1k 2k 4k Lw дБ(A) 170 50 18 28 33 25 26 16 33 170 100 30 34 39 30 32 24 39 170 150 36 40 43 32 34 27 43 170 200 39 44 47 35 37 31 46 250 50 26 29 33 26 26 16 33 250 100 34 37 42 33 32 25 42 250 150 39 41 46 36 35 30 45 250 200 42 45 50 40 39 35 49 MR 200 Октавные полосы частот, Гц м3/ч Па 125 250 500 1k 2k 4k Lw дБ(A) 300 50 29 28 30 25 21 12 31 300 100 33 34 37 31 29 20 38 300 150 35 41 42 35 34 29 43 300 200 40 43 45 38 38 34 46 350 50 28 27 31 29 26 17 33 350 100 32 35 37 34 33 30 40 350 150 35 41 42 35 37 31 44 350 200 42 47 47 41 41 36 49 MR 250 Октавные полосы частот, Гц м3/ч Па 125 250 500 1k 2k 4k Lw дБ(A) 400 50 28 28 30 23 22 16 30 400 100 33 38 37 32 31 21 38 400 150 37 43 42 34 34 26 42 400 200 40 45 46 38 35 33 46 500 50 30 28 32 27 26 19 33 500 100 34 37 38 31 32 25 39 500 150 36 42 43 36 35 29 43 500 200 41 46 46 39 38 35 47
