Мультизональная система (VRF) позволяет кондиционировать несколько помещений и даже целое здание. В каждом помещении размещается внутренний блок и поддерживаются индивидуальные параметры воздуха.
VRF системы Toshiba могут содержать до 4 наружных и до 48 внутренних блоков (кассетных, канальных, настенных, напольно-потолочных, колонных). Они предназначены для зданий, содержащих несколько (или несколько десятков) помещений с разными требованиями к воздуху.
VRF системы Toshiba допускают сетевое, централизованное и индивидуальное управление.
Toshiba выпускает три серии VRF-систем:
• Мини VRF-системы Mini SMMS для небольших зданий, офисов, коттеджей (до 9 помещений, мощность до 15 кВт)
• SMMS (Super Modular Multi System)– для крупных зданий (до 48 помещений, мощность до 150 кВт)
• SHRM (Super Heat Recovery Multi)– трехтрубная система, внутренние блоки которой могут работать одновременно в режимах охлаждения и обогрева (до 48 помещений, мощность до 84 кВт)
• С декабря 2010 года начнется поставка новых трехкомпрессорных блоков SMMSi
Все внешние блоки мультизональных систем Тошиба, а также все канальные, кассетные и колонные внутренние блоки производятся в Японии. Во всех мультизональных системах кондиционирования Toshiba можно использовать одни и те же внутренние блоки.

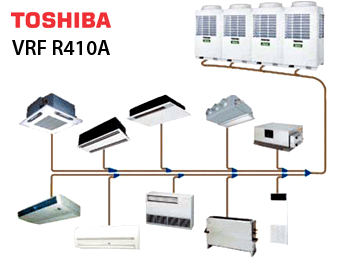

Название мультизональных кондиционеров, или VRF-систем (“Variable Refrigerant Flow” = "Переменный поток хладагента") отражает главное отличие VRF от других систем кондиционирования — использование общей системы трубопроводов. Объем поступающего в каждый внутренний блок хладагента меняется в зависимости от тепловой нагрузки на данный блок. Это позволяет точно поддерживать температуру и экономить электроэнергию.

Центральное управление и учет электроэнергии в VRF - системах

Широкое применение мультизональных VRF-систем требует простых и надежных схем центрального управления, которые при желании можно было бы интегрировать в общую систему диспетчеризации офисных зданий и элитного жилья. В многоквартирных жилых комплексах, например, практически всегда возникает необходимость в учете энергопотребления каждого внутреннего блока.

Адаптер LonWorks для интеграции VRF-систем диспетчеризации зданий
В мультизональных VRF-системах Toshiba Super-MMS предусмотрены различные способы решения проблем диспетчеризации, подходящих и для трехтрубных систем с рекуперацией тепла SHRM, и для компактных Mini-SMMS.
Самый простой вариант — это применение стандартного пульта центрального управления TCB-SC642 TLE, обеспечивающего полный контроль системы из 64 внутренних блоков или четырех зон по 16 внутренних блоков в каждой. В одной системе допускается не более десяти центральных пультов управления. С их помощью можно разрешить, ограничить или полностью заблокировать управление внутренними блоками с локальных пультов.
Центральный пульт Toshiba TCB-SC642 TLE

Центральный пульт может служить полноценным средством диагностики. При поступлении сигнала с датчика пожарной сигнализации он может автоматически отключить систему. Кроме того, с помощью такого пульта можно интегрировать в общую с системой SMMS сеть полупромышленные кондиционеры Toshiba серий Digital Inverter и Super Digital Inverter. Для этого потребуются лишь дополнительные электронные платы для внутренних блоков.
Для интеграции Super MMS в общую систему диспетчеризации здания по протоколу LonWorks компания Toshiba предлагает адаптер TCB-IFLN640 TLE (LnInterface).
Он полностью соответствует стандарту Lon Mark и поддерживает 28 сетевых переменных, то есть, все основные параметры для каждого внутреннего блока системы кондиционирования. Один адаптер может контролировать до 16 независимых VRF-систем, но не более 64 внутренних блоков. При этом могут быть задействованы и стандартные центральные пульты управления.

Программа Interactive Intelligence
для центрального управления
трехтрубной VRF – системы Toshiba
Второй наиболее распространенный протокол для диспетчеризации зданий — BACnet. Он позволяет управлять системой кондиционирования так же, как и остальными инженерными системами. Доступны все функции контроля, мониторинг потребления электроэнергии, управление системами по расписанию пользователя и оперативное отслеживание ошибок, аварий и неисправностей. Однако при всей своей гибкости и функциональности протокол требует от инсталлятора специальных знаний и навыков на уровне профессионального системного интегратора.
Для полной интеграции Toshiba SMMS в сеть BACnet требуются блок-реле TCS-NET и BACnet Intelligent server с программным обеспечением.
Если заказчик не планирует внедрять полноценную систему диспетчеризации здания, оптимальным вариантом будет комплект SMMS — RBC-WP1, включающий в себя программу Interactive Intelligence, ключ активации и PCI плату-адаптер для персонального компьютера.
Программа позволяет контролировать до 1024 внутренних блоков. Ее работа базируется на протоколе LonWorks, что предусматривает наличие в системе управления адаптера LnInterface.
Система кондиционирования может быть отображена на экране монитора, в привязке к реальному плану здания, с указанием всех параметров каждого внутреннего блока. Программа обладает значительными адаптивными возможностями, позволяющими настроить ее под конкретный проект в соответствии с индивидуальными требованиями заказчика.
Для учета потребления электроэнергии вместе с программой поставляется специальный комплект, состоящий из импульсного счетчика, трансформатора и дополнительного программного модуля. Один счетчик может обслуживать до шести внешних блоков системы SMMS. Потребление электроэнергии внутренними блоками рассчитывается по индивидуальному расходу хладагента. Для дальнейшей обработки данные могут быть конвертированы в стандартный файл Exсel. В программе Interactive Intelligence возможно управление системой кондиционирования по Интернету или локальной сети.
По оценкам специалистов, по состоянию на сегодня данное решение является одним из самых оптимальных по соотношению стоимость/функциональные возможности.
