Осевые вентиляторы дымоудаления

А-Сервис - Климат-сервис - Вентиляционное Оборудование SystemAir - Осевые вентиляторы SystemAir - Осевые вентиляторы дымоудаления

Вентиляторы изготовлены в соответствии со стандартом EN DIN 12101-3 (последнее издание) и стандартом DIВТ, свидетельство c Z-78.1-84 + 85. Агрегаты протестированы в Техническом университете г. Мюнхен. Вытяжные вентиляторы двойного назначения (используются для эксплуатации при высоких и нормальных температурах) предназначены для установки как в предполагаемой зоне пожара, так и вне зоны.

HABV с направляющим аппаратом Осевые вентиляторы в длинном корпусе, оборудованные фланцами для монтажа HA-(B) F300, HA-(F) F400 HABO-F600 (без направляющего аппарата), HABV-F600 (с нап равляющим аппаратом) DN 315-1800

Диаметр рабочего колеса от 315 до 1800 мм
Корпус изготовлен из стали, оцинкованной методом горячего погружения
Стальное рабочее колесо с креплением пайкой. Протестировано TUV, Германия
Двигатель моделей F600 защищен капсулой, оборудованной вентиляционным каналом
Вентиляторы дымоудаления оборудованы 1- или 2-скоростными электродвигателями, соответствующими стандарту IEC
Широкий выбор дополнительных принадлежностей

Настенные осевые вентиляторы Настенные осевые вентиляторы P-HA-(B) F300, P-HA-(F) F400

Пластина для настенного монтажа и входной конус, изготовлены из стали, оцинкованной методом горячего погружения
Стальное рабочее колесо с креплением пайкой. Протестировано TUV, Германия
Вентиляторы дымоудаления оборудованы 1- или 2-скоростными электродвигателями, соответствующими стандарту IEC
Распределительная коробка поставляется по отдельному заказу
Широкий выбор дополнительных принадлежностей

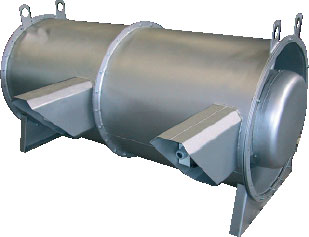

Вытяжные агрегаты для гаражных помещений Вытяжные агрегаты для гаражных помещений HA-(B)-G F300, HA-(F)-G F400; HABO--G F600 (без направляющего аппарата), HABV--G F600 (с направляющим аппаратом)

Два высокотемпературных вытяжных вентилятора с вращением рабочих колес в одну сторону установлены последовательно
Корпус изготовлен из стали, оцинкованной методом горячего погружения
Стальное рабочее колесо с креплением пайкой. Протестировано TUV, Германия. Вентиляторы дымоудаления оборудованы 1- или 2-скоростными электродвигателями, соответствующими стандарту IEC
Двигатель моделей F600 защищен капсулой, оборудованной вентиляционным каналом
При отключении или остановке вращения одного из вентиляторов расход воздуха составляет около 65 %
Широкий выбор дополнительных принадлежностей

Крышные осевые вентиляторы HA...(B)-D Крышные осевые вентиляторы HA-(B)-D F300, HA-(F)-D F400 HABO--D F600 (без направляющего аппарата), HABV--D F600 (с направляющим аппаратом)

Корпус изготовлен из стали, оцинкованной методом горячего погружения
Колпак защищает вентилятор от ветра и снежных заносов
Стальное рабочее колесо с креплением пайкой. Протестировано TUV, Германия. Вентиляторы дымоудаления оборудованы 1- или 2-скоростными электродвигателями, соответствующими стандарту IEC
Широкий выбор дополнительных принадлежностей
Спецификация

Рабочее колесо Установлено на стороне выхода воздуха. Колесо состоит из втулки, которая обладает охлаждающей функцией, и припаянных к ней стальных лопастей. Плавная установка угла положения лопасти для достижения оптимальных характеристик. Рабочее колесо статически и динамически сбалансировано в соответствии со стандартом DIN ISO 1940-1, класс качества Q 6,3 (по требованию выполняется класс Q 2,5).

Направляющий аппарат на входе воздуха F600: Для повышения производительности вентилятора к корпусу припаян направляющий аппарат. F300/F400: Поставляется в отдельном корпусе по специальному заказу. Создает оптимальный поток воздуха перед рабочим колесом.

Направляющий аппарат на выходе воздуха F600: Для повышения внешнего статического давления и выравнивания потока воздуха после рабочего колеса к корпусу припаян направляющий аппарат. F300/F400: Поставляется в отдельном корпусе по специальному заказу.

Охлаждающая система в моделях F600 Самоохлаждение наружным воздухом осуществляется через патрубок воздушного охлаждения, при максимальном статическом давлении в нем до 400 Па. Не требуется установка дополнительного охлаждающего вентилятора.

Материал Каждый вентилятор должен быть укомплектован материалами 1.4301, 1.4541, 1.4571 или другим материалом (по специальному зак азу).

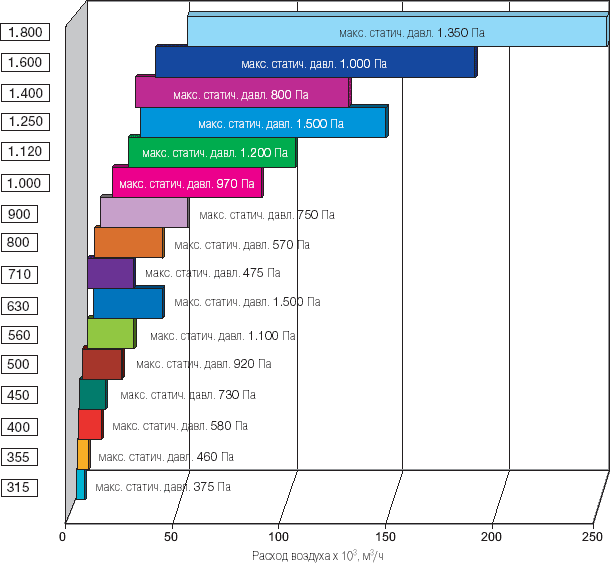

Выбор вентилятора НА, НАВ (без направляющего аппарата)

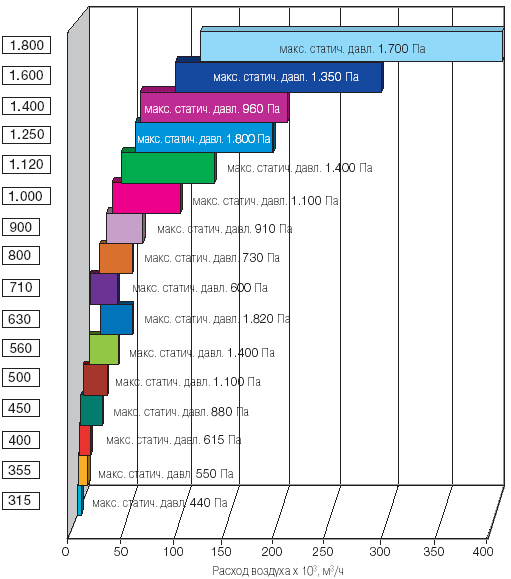

Выбор вентилятора НАV, НАВV (без направляющего аппарата)

Выбор вентилятора НА-G, НАВO-G
Возможно исполнение с направляющим аппаратом на входе или на выходе воздуха
