    Приточные диффузоры Sinus-A
    Приточные диффузоры Sinus-A

    Описание
    Потолочный диффузор струйного типа. Сопла-вставки могут поворачиваться на 360o.

    Код заказа
    Sinus-A-125-L
    Type A
    Размеры cопла L = 57 mm, S = 35 mm

    Принадлежности
    Монтажная пластина для установки на подвесных потолках, 600x600 и 625x625. Стандартный цвет- белый (RAL 9010-80). Sinus-A (размеры 250 и 315) не требуют монтажных пластин для решеток 600x600.

    Коды заказа для монтажных пластин:
    Sinus-P-600-125/160
    Sinus-P-600-200
    Sinus-P-625-125/160
    Sinus-P-625-200
    Sinus-P-625-250/315

    Воздухораспределительная камера PER со съемным клапаном и измерительными патрубками

    Конструкция

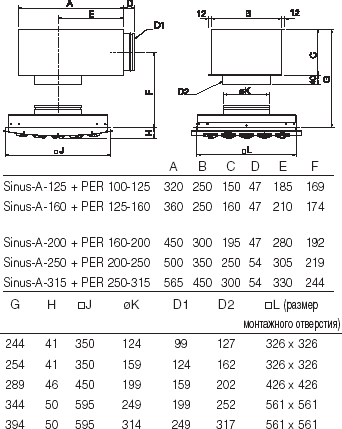

    Потолочный диффузор Sinus-A состоит из передней панели, изготовленной из гальванизированной листовой стали покрытой белой порошковой краской (RAL 9010-80), а также корпуса с круглой соединительной муфтой (125 - 315), так же изготовленного из гальванизированной листовой стали, имеющей резиновое уплотнение, проверенное на герметичность. Пластиковые сопла-вставки белого цвета (RAL 9010-80) поставляются диаметром 35 мм или 57 мм. Передняя панель легко устанавливается без применения инструментов. При снятии передней пластины (для наладки или чистки системы) она фиксируется в подвешенном состоянии цепочкой.

    Назначение
    Sinus-A является потолочным диффузором, который рекомендуется устанавливать в помещениях с часто изменяемой компоновкой пространства и в помещениях с низкими потолками.
    Сопла могут быть индивидуально установленны под любым углом, это означает, что можно установить огромное количество вариантов воздухораспределения, не меняя при этом уровня шума, объема воздуха или перепа дадавления. Закругленные края сопл предотвращают оседание пыли и облегчают чистку. Sinus-A может использоваться как для нагретого, так и для охлаж денного воздуха в соответствии с требованиями к системам с переменным расходом (VAV), без образования сквозняков. Максимальный перепад температуры подаваемого охлажденного воздуха и температуры помещения составляет - 12 oC.

    Установка
    Sinus-A может устанавливаться как накамеру статического давления PER, так и напрямую присоединяться к воздуховоду (125 - 315). При установке на жесткой потолочной конструкции, боковые стороны и верхняя часть корпуса диффузора могут крепиться к потолочной конструкции. При установке в подвесном потолке необходимо использовать монтажную пластину Sinus-Р (смотри Аксессуары).

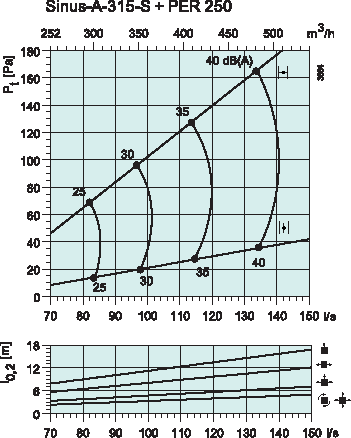

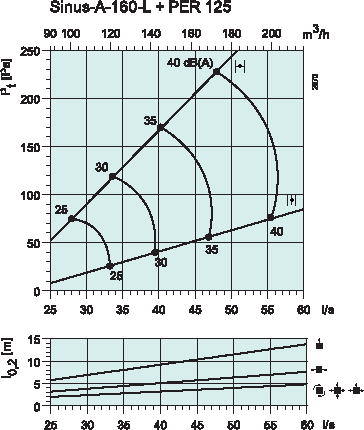

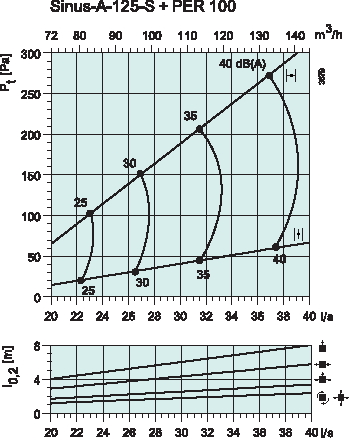

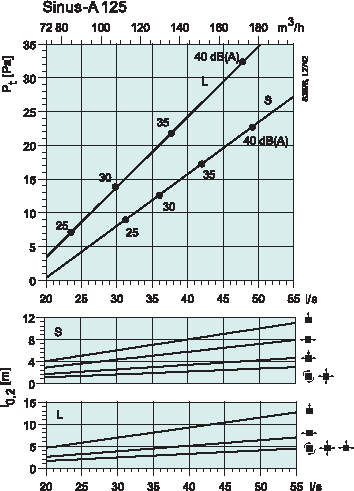

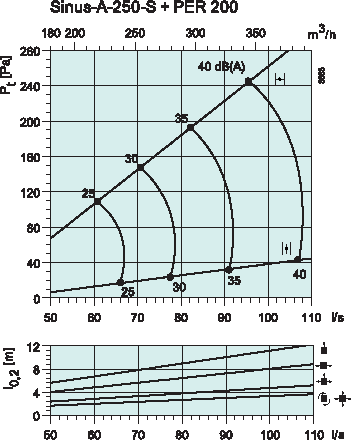

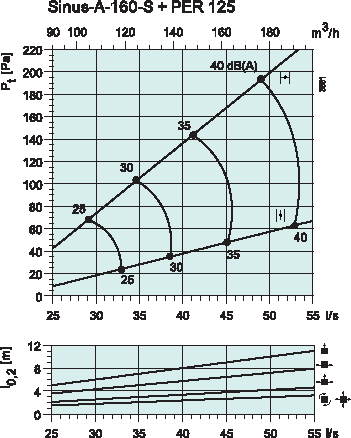

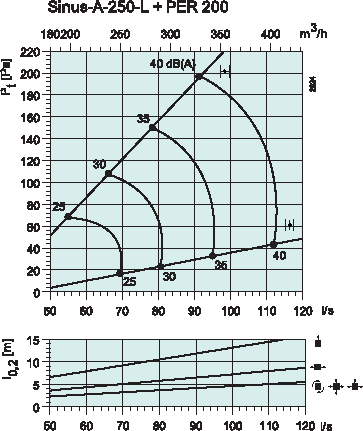

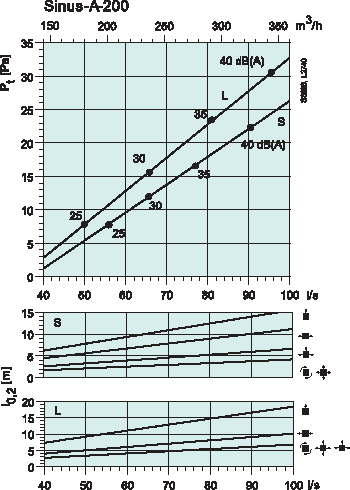

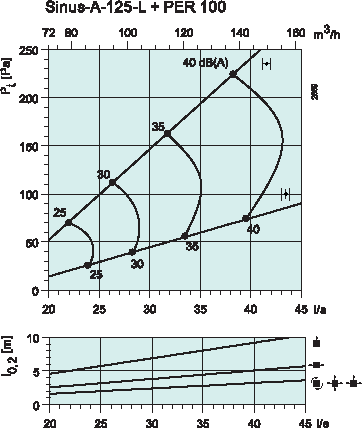

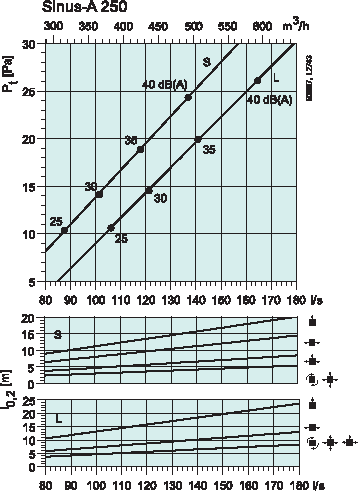

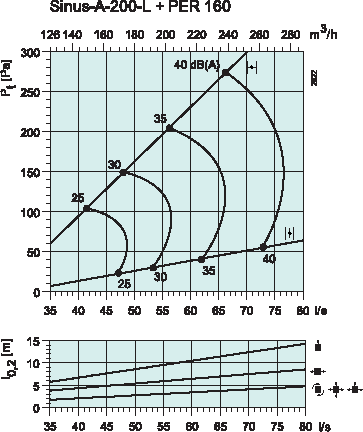

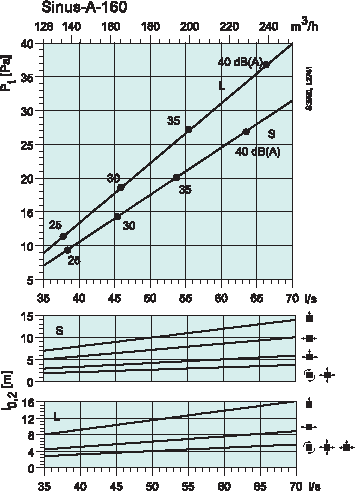

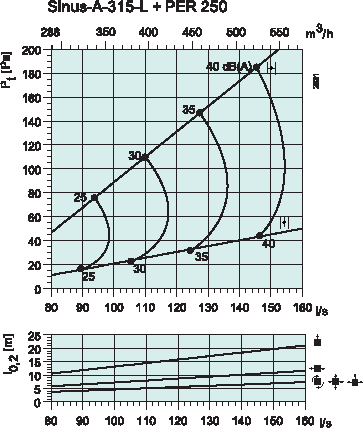

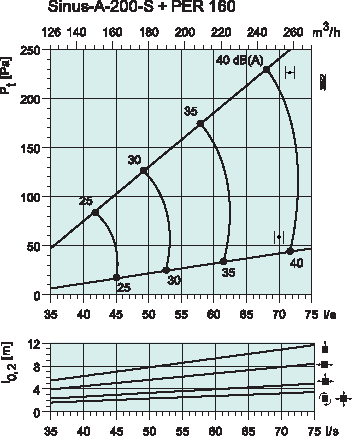

    На графиках
    Объем воздуха (л/сек и м3/час), общее давление (Па), длина струи (l0,2) и уровень звукового давления (дБ(А)).

    С камерой стат. давления
    Снижение уровня шума (дБ)
    Октавные полосы частот, Гц
    63 125 250 500 1k 2k 4k 8k
    Sinus-A-125-S 20 13 12 15 23 15 13 17
    Sinus-A-160-S 19 12 13 13 17 15 14 18
    Sinus-A-200-S 16 9 7 12 18 14 14 13
    Sinus-A-250-S 18 6 8 15 14 11 15 14
    Sinus-A-315-S 15 7 11 15 14 12 14 15
    Sinus-A-125-L 25 17 14 15 18 17 12 16
    Sinus-A-160-L 16 19 13 12 18 17 13 16
    Sinus-A-200-L 22 17 14 16 2 17 15 15
    Sinus-A-250-L 15 13 11 16 15 11 13 12
    Sinus-A-315-L 25 12 13 15 12 11 14 12
    Без камеры стат. давления
    Снижение уровня шума (дБ)
    Октавные полосы частот, Гц
    63 125 250 500 1k 2k 4k 8k
    Sinus-A-125-S 21 16 10 3 6 3 3 3
    Sinus-A-160-S 18 14 7 3 6 3 4 3
    Sinus-A-200-S 17 11 6 2 4 3 3 4
    Sinus-A-250-S 17 11 7 3 2 2 3 4
    Sinus-A-315-S 17 12 7 4 2 3 4 4
    Sinus-A-125-L 22 15 9 6 2 5 4 4
    Sinus-A-160-L 20 15 9 5 3 5 4 4
    Sinus-A-200-L 20 14 8 3 3 4 4 5
    Sinus-A-250-L 17 10 4 4 2 3 3 4
    Sinus-A-315-L 16 8 4 2 2 2 3 3
    Уровень звуковой мощности, Lw
    Lw(дБ) = LpA + Kok (LpA из графика Kok из таблицы)
    Корректирующий коэффициент Kok
    Октавные полосы частот, Гц
    63 125 250 500 1k 2k 4k 8k
    Sinus-A-125-S 2 11 4 2 -3 -12 -15 -12
    Sinus-A-160-S 4 9 4 3 -3 -13 -14 -10
    Sinus-A-200-S 6 9 4 2 -3 -12 -13 -9
    Sinus-A-250-S 6 8 2 2 -3 -12 -15 -11
    Sinus-A-315-S 10 12 3 3 -2 -13 -16 -11
    Допуск +/-4 +/-3 +/-2 +/-1 +/-2 +/-4 +/-7 +/-8
    Sinus-A-125-L 8 10 4 3 -6 -9 -12 -15
    Sinus-A-160-L 10 8 5 3 -4 -8 -11 -13
    Sinus-A-200-L 14 6 3 4 -3 -12 -16 -15
    Sinus-A-250-L 12 9 1 2 -4 -10 -12 -15
    Sinus-A-315-L 15 10 2 3 -5 -11 -14 -18
    Допуск +/-5 +/-3 +/-2 +/-2 +/-2 +/-4 +/-6 +/-7
    Уровень звуковой мощности, Lw
    Lw(дБ) = LpA + Kok (LpA из графика Kok из таблицы)
    Корректирующий коэффициент Kok
    Октавные полосы частот, Гц
    63 125 250 500 1k 2k 4k 8k
    Sinus-A-125-S 2 0 3 4 -2 -14 -16 -10
    Sinus-A-160-S 3 0 2 3 0 -12 -15 -10
    Sinus-A-200-S -1 -1 2 3 0 -11 -18 -16
    Sinus-A-250-S 6 1 3 4 -1 -14 -18 -13
    Sinus-A-315-S 13 5 2 3 -1 -9 -15 -13
    Допуск +/3 +/2 +/2 +/1 +/2 +/2 +/4 +/6
    Sinus-A-125-L 0 -3 2 4 0 -13 -21 -24
    Sinus-A-160-L 8 0 2 4 0 -12 -20 -26
    Sinus-A-200-L 7 0 4 4 -3 -14 -23 -23
    Sinus-A-250-L 8 5 3 5 -3 -16 -21 -20
    Sinus-A-315-L 11 3 2 5 -2 -14 -22 -21
    Допуск +/4 +/1 +/1 +/0 +/1 +/1 +/2 +/4
