Описание
Ирисовый демпфер SPМ Systemair с большей способностью запирания потока.
Код заказа
SPM-160
Размер
Аксессуары
Сервисный люк RLL
Назначение
SPМ - ирисовый клапан для контроля и регулирования воздушного потока с большей способностью запирания потока, чем SPI. SPM имеет следующие особенности: низкий уровень шума, центрирование воздушного потока и фиксированные точки замера для проведения точных измерений. Поставляется в размерах  160-400.

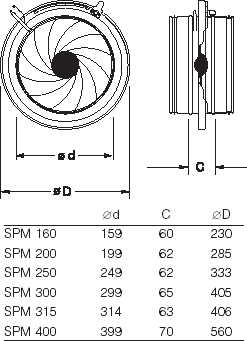

Конструкция
Изготавливается из оцинкованной листовой стали и снаб- жен резиновым уплотнением, проверенным на герметич- ность. Размеры 160-400.
Установка
Регулировочный шибер SPM должен устанавливаться в соответствии с требуемыми безопасными расстояниями, для избежания турбулентности воздушного потока в месте установки клапана. Уменьшение или увеличение воздуховода до следующего типоразмера не требует каких-либо изменений безопасного расстояния. SPM предоставляет возможность получения точных замеров во всех точках, включая точки, расположенные в непосредственной близости от изгибов, таких как Т-образные соединения и поворот, а также точки, расположенные перед другими устройствами подачи воздуха.
Безопасные расстояния
| до изгибов |
1 х D |
| после изгибов |
1 х D |
| до Т-образных соединений |
3 х D |
| после Т-образных соединений |
1 х D |
| до устройств подачи воздуха |
3 х D |

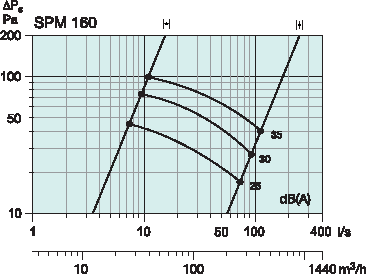

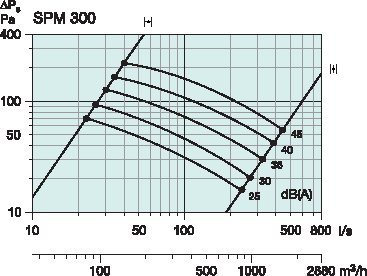

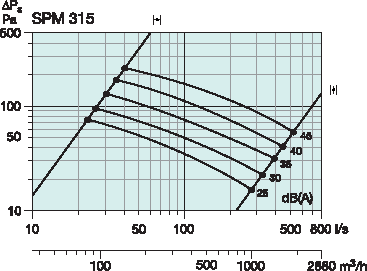

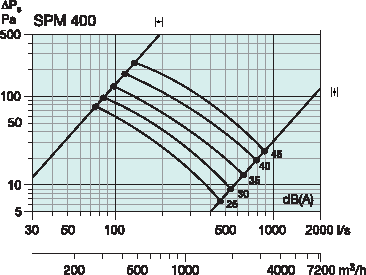

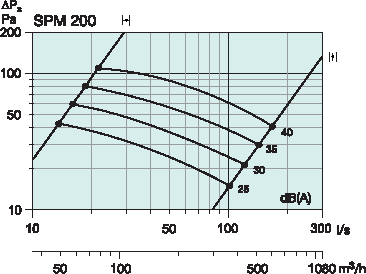

На графиках
Объем воздуха (л/сек и м3/час), общее давление (Па) и уровень звукового давления (дБ(А)). |
